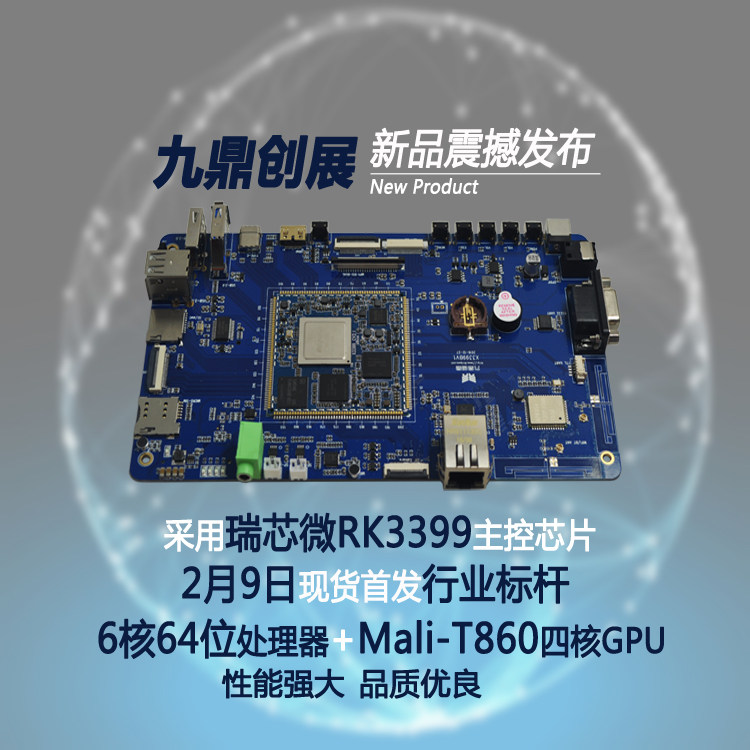

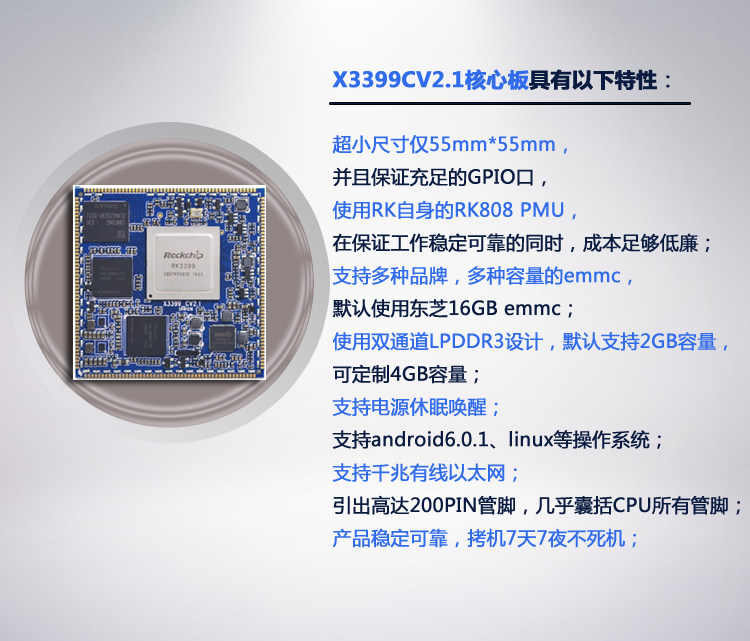

| 硬件接口介绍 |
| 标号 |
名称 |
说明 |

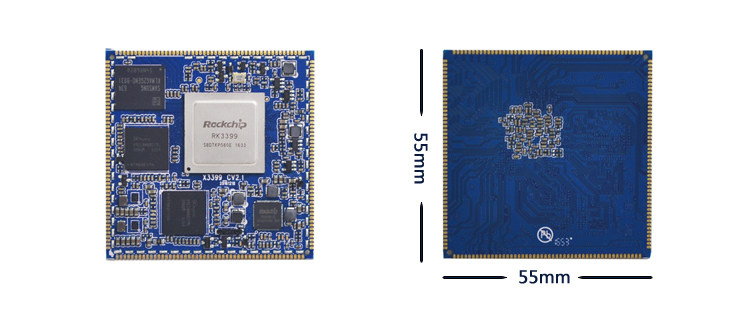

| 【1】 |
CPU |

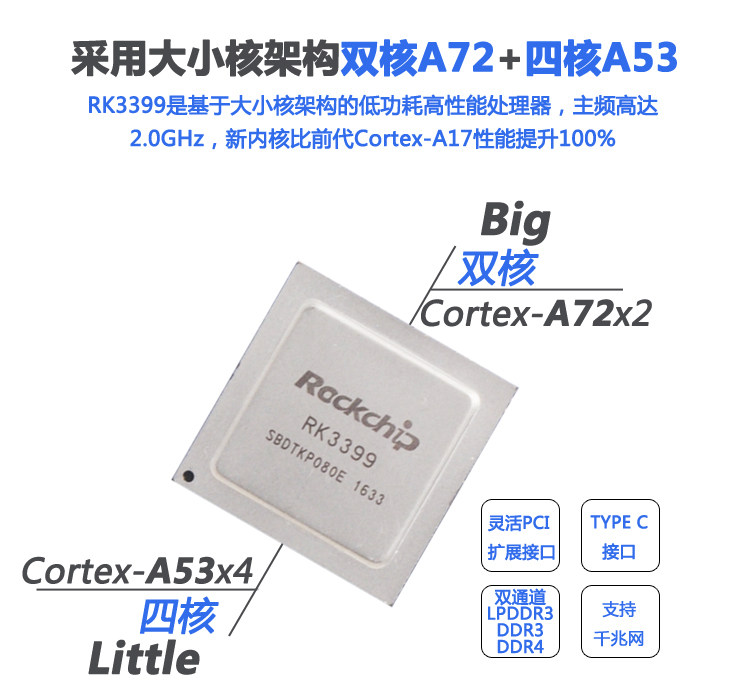

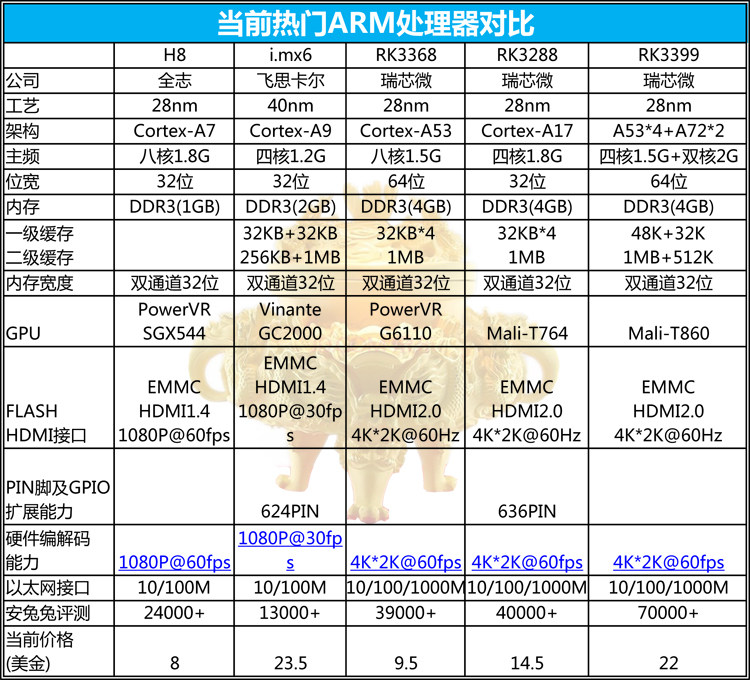

RK3399，A53,4*1.5GHz+A72,2*2GHz |
| 【2】 |
DDR |
K4E8E304EE-EGCF，LPDDR3 |
| 【3】 |
EMMC |
KLMAG2GEND,16GB(4G,8G可选) |
| 【4】 |
RTC |
RTC电池座，CR1202 |
| 【5】 |
UART |
UART4，TTL电平接口 |
| 【6】 |
BEEP |
蜂鸣器 |
| 【7】 |
UART2 |
串口2，默认调试串口，RS232电平 |
| 【8】 |
DC座 |
12V DC电源输入 |
| 【9】 |
POWER |
电源按键 |
| 【10】 |
Boot |
单片机升级座 |
| 【11】 |
独立按键 |
音量加，在升级时用作Recovery键 |
| 【12】 |
独立按键 |
音量减 |
| 【13】 |
独立按键 |
返回键 |
| 【14】 |
独立按键 |
菜单键 |
| 【15】 |
MIPI CSI |
MIPI摄像头接口 |
| 【16】 |
MIPI CSI+DSI |
MIPI摄像头接口及DSI接口，可接双MIPI屏 |
| 【17】 |
MIPI DSI |
接MIPI接口的屏 |
| 【18】 |
HDMI |
HDMI输出接口 |
| 【19】 |
RESET |
复位按键 |
| 【20】 |
红外接收头 |
HS0038红外一体化接收头 |
| 【21】 |
TF卡 |
TF卡座 |
| 【22】 |
TYPEC |
TYPEC接口，兼容OTG功能 |
| 【23】 |
USB HOST |
HOST2.0接口，RK3399自带 |
| 【24】 |
USB3.0接口 |
USB HOST3.0接口 |
| 【25】 |
SIM卡槽 |
3G、4G手机卡槽 |
| 【26】 |
PCIE接口 |
接PCIE 3G、4G模块 |
| 【27】 |
EDP |
EDP接口 |
| 【28】 |
GPIO |
GPIO接口 |
| 【29】 |
LED灯 |
四路可编程LED灯 |
| 【30】 |
摄像头接口 |
标准24PIN 摄相头接口 |
| 【31】 |
MIC |
耳麦，录音输入 |
| 【32】 |
喇叭接口 |
外置双声道扬声器 |
| 【33】 |
SPDIF |
光纤输出接口 |
| 【34】 |
耳机座 |
耳机输出 |
| 【35】 |
千兆网口 |
RT8211E 接口 |
| 【36】 |
WIFI/BT |
AP6354 WIFI/BT二合一模块 |
|
 |
 |
 |
 |
 |
 |
| x3399开发板驱动支持列表 |
|
system
driver
|
Linux4.4+Android6.0 |
Linux4.4.52+Android7.1 |
Linux4.4.5+Debian9 |
Linux4.4.5+Ubuntu16.04 |
Linux4.4+QT5.6 |
| 四路可编程LED灯 |
● |
● |
● |
● |
● |
| 7寸MIPI屏(1024*600) |
● |
● |
● |
● |
● |
| MIPI屏(2048*1536) |
● |
● |
● |
● |
● |
| EDP屏(2048*1536) |
● |
● |
● |
● |
● |
| 背光驱动 |
● |
● |
● |
● |
● |
| PMIC驱动(RK808) |
● |
● |
● |
● |
● |
| 电容触摸 |
● |
● |
● |
● |
● |
| EMMC驱动 |
● |
● |
● |
● |
● |
| SD卡驱动 |
● |
● |
● |
● |
● |
| 独立按键 |
● |
● |
● |
● |
● |
| ADC驱动 |
● |
● |
● |
● |
● |
| Gsensor |
● |
● |
暂无需求 |
暂无需求 |
暂无需求 |
| 陀螺仪 |
● |
● |
暂无需求 |
暂无需求 |
暂无需求 |
| 指南针 |
● |
● |
暂无需求 |
暂无需求 |
暂无需求 |
| 亮度传感器 |
● |
● |
暂无需求 |
暂无需求 |
暂无需求 |
| 蜂鸣器驱动 |
● |
● |
● |
● |
● |
| 红外遥控 |
● |
● |
● |
● |
● |
| 开关机 |
● |
● |
● |
● |
● |
| 休眠唤醒 |
● |
● |
暂无需求 |
暂无需求 |
● |
| 一路USB HOST2.0驱动 |
● |
● |
● |
● |
● |
| 一路USB HOST3.0驱动 |
● |
● |
● |
● |
● |
| 一路TypeC(OTG)驱动 |
● |
● |
● |
● |
● |
| 音频(RTL5651) |
● |
● |
● |
● |
● |
| 录音(RTL5651) |
● |
● |
● |
● |
暂无需求 |
| 音频光纤输出(SPDIF) |
● |
● |
暂无需求 |
暂无需求 |
● |
| SDIO双频WIFI/BT4.0 |
● |
● |
● |
● |
● |
| 并口摄相头驱动 |
● |
● |
暂无需求 |
暂无需求 |
暂无需求 |
| CSI摄相头驱动 |
● |
● |
暂无需求 |
暂无需求 |
Coming soon |
| USB口摄相头驱动 |
● |
● |
● |
● |
● |
| 串口 |
● |
● |
● |
● |
● |
| HDMI2.0 |
● |
● |
● |
● |
Coming soon |
| 3G模块(3G dongle) |
● |
● |
暂无需求 |
暂无需求 |
暂无需求 |
| 4G模块(PCIE接口) |
● |
● |
暂无需求 |
暂无需求 |
暂无需求 |
| GPS模块 |
● |
● |
● |
● |
● |
| 千兆以太网 |
● |
● |
● |
● |
● |
| USB鼠标键盘 |
● |
● |
● |
● |
● |
| uboot |
● |
● |
● |
● |
● |
| SD卡脱机更新映像 |
Coming soon |
Coming soon |
Coming soon |
Coming soon |
Coming soon |
|
 |
| 支持Camera Sensor列表 |
| OV13850 |
Camera Sensor |
13Mega |
| OV8825 |
Camera Sensor |
8Mega |
| OV8820 |
Camera Sensor |
8Mega |
| OV8858 |
Camera Sensor |
8Mega |
| OV2685 |
MIPI SOC Sensor |
2Mega |
| GC2155 |
DVP SOC Sensor |
5Mega |
| OV5640 |
DVP SOC Sensor |
5Mega |
| GC2035 |
DVP SOC Sensor |
2Mega |
| HM2057 |
DVP SOC Sensor |
2Mega |
| NT99252 |
DVP SOC Sensor |
2Mega |
| SP2518 |
DVP SOC Sensor |
2Mega |
| OV2659 |
DVP SOC Sensor |
2Mega |
| GC0308 |
DVP SOC Sensor |
0.3Mega |
|
 |
语音2G/3G/4G modem 列表（语音+数据+短信）节选
|
| 网络制式 |
型号 |
基带版本 |
厂商 |
厂商（英文） |
RIL库 |
RIL 版本 |
| WCDMA |
MU509 |
11.813.01.10.00 |
华为 |
HUAWEI |
libreference-ril-mu509.so |
v2.3 |
| WCDMA |
MT6229 |
V3.4 |
环鸿 |
USI |
libreference-ril-mt6229.so |
RIL_4.1_MT6229_v7.03
|
| WCDMA |
MW100 |
MW100G_BASE_V200R20 |
信可 |
Thinkwill |
libreference-ril-mw100.so |
v1.6 |
| WCDMA |
MI700 |
|
信可 |
Thinkwill |
libreference-ril-mi700.so |
|
| WCDMA |
MI900 |
|
信可 |
Thinkwill |
libreference-ril-mi900.so |
|
| GSM |
M0 |
|
秦创 |
Tsintech |
libreference-ril-sc6610.so |
|
| GSM |
M51 |
|
RDA |
RDA |
libreference-ril-m51.so |
|
| GSM/EDGE |
M50(MT6250) |
|
中一 |
zinnwireless |
libreference-ril-mt6250.so |
|
| GSM |
C66A |
|
智冠 |
wiscrown |
libreference-ril-c66a.so |
|
| WCDMA |
SEW290 |
|
实创兴 |
StrongRising |
libreference-ril-sew290.so |
|
| WCDMA |
U5501 |
|
龙尚 |
LONGSUNG |
libreference-ril-u5501.so |
|
|
3G Dongle 列表（数据）节选
|
| 网络制式 |
型号 |
Model ID |
厂商 |
厂商（英文） |
备注 |
RIL 库 |
| WCDMA |
W71 |
HSPA USB Dongle |
龙旗 |
Longcheer |
|
libril-rk29-dataonly.so version V2.3.02 |
| EVDO |
E1916 |
E1916 |
网讯 |
Vtion |
|
| EVDO |
EC122 |
EC122 |
华为 |
HUAWEI |
|
| EVDO |
EC1261 |
EC1261 |
华为 |
HUAWEI |
|
| WCDMA |
W72 |
HSPA USB Dongle |
龙旗 |
Longcheer |
|
| WCDMA |
E220 |
E220 |
华为 |
HUAWEI |
|
| WCDMA |
E1820 |
E182E |
华为 |
HUAWEI |
|
| WCDMA |
E182E |
E182E |
华为 |
HUAWEI |
|
| WCDMA |
W567 |
ZD6000 |
禾苗技术 |
|
不支持对该Dongle进行模式切换，只支持它的定制版本 |
| WCDMA |
K80 |
K80 |
摩波彼克 |
MobilePeak |
不支持对该Dongle进行模式切换，只支持它的定制版本 |
| EVDO |
UE800 |
UE800 |
信可 |
Thinkwill |
不支持对该Dongle进行模式切换，只支持它的定制版本 |
| WCDMA |
AL300 |
HSPA Data Card |
阿尔卡特 |
Alcatel |
|
| WCDMA |
E180 |
E180 |
华为 |
HUAWEI |
|
| WCDMA |
C339 |
C339 |
BandLuxe |
BandLuxe |
|
| WCDMA |
Longtail WU-872 |
MF110 |
中兴 |
ZTE |
|
| WCDMA |
MF190 |
MF190 |
中兴 |
ZTE |
该dognle型号有多种PID 0x2000/0x0124/0x0117/0x2003/0x0033 |
| TD-WCDMA |
ET128 |
ET128 |
华为 |
HUAWEI |
|
| WCDMA |
ALCATEL |
HSPA Data Card |
阿尔卡特 |
Alcatel |
TCL提供的Dongle |
|
 |
 |
| 1 |
X3399开发板一套(带7寸1024*600电容触摸MIPI液晶模组) |
| 2 |
5V/2A电源适配器1个 |
| 3 |
TYPEC数据线1根 |
| 4 |
串口线1根 |
| 5 |
串口转接板1个 |
| 5 |
网盘资料链接（购买后联系客服获取） |
|
 |
| 1 |
普通网线一根 |
| 2 |
喇叭一个 |
| 3 |
8G TF卡一张 |
| 4 |
7.9寸2K MIPI屏液晶模组一个 |
| 5 |
7.9寸2K EDP屏液晶模组一个 |
| 6 |
1300W像素的OV13850摄像头一个 |
| 7 |
500W像素的OV5645摄像头一个 |
| 8 |
支持x210，x4412，x3288，x3399的优质HDMI线一根 |
| 9 |
USB转串口线一根 |
| 10 |
USB 3G上网卡一个 |
| 11 |
PCIE接口的3G模块一个 |
| 12 |
PCIE接口的4G全网通模块一个 |
| 13 |
TVIN模块一个 |
| 14 |
USB WIFI蓝牙二合一模块一个 |
|
 |
 |
 |
