| CPU | MT8385 |
| 主频 | 四核A73 2GHz + 四核A53 2GHz |
| 内存 | 标配2GB，可定制4GB |
| 存储器 | 标配16GB EMMC |
| WIFI8 | 标配，支持802.11 a/b/g/n/ac |
| BT | 标配，支持BT4.2 |
| GPS | 标配，支持GPS/Glonass/Beidou/Galileo/QZSS |
| FM | 未引出，芯片支持，核心板不支持 |
品牌：九鼎创展
背面
| CPU | MT8385 |
| 主频 | 四核A73 2GHz + 四核A53 2GHz |
| 内存 | 标配2GB，可定制4GB |
| 存储器 | 标配16GB EMMC |
| WIFI8 | 标配，支持802.11 a/b/g/n/ac |
| BT | 标配，支持BT4.2 |
| GPS | 标配，支持GPS/Glonass/Beidou/Galileo/QZSS |
| FM | 未引出，芯片支持，核心板不支持 |
| LCD接口 | 支持MIPI接口输出 |
| Touch接口 | 电容触摸，可使用USB或串口扩展电阻触摸 |
| 音频接口 | 支持耳机喇叭直接输出，支持录放音 |
| SD卡接口 | 1路SDIO输出通道 |
| emmc接口 | 板载emmc接口，管脚不另外引出 |
| USB接口 | HOST2.0和OTG复用 |
| UART接口 | 2路串口 |
| PWM接口 | 3路PWM输出 |
| IIC接口 | 7路IIC输出 |
| SPI接口 | 2路SPI输出 |
| ADC接口 | 1路ADC输出 |
| Camera接口 | 2路MIPI输入 |
| 5V输入电压 | 5V/3A |
| RTC输入电压 | 2.5到3V/5uA 【待测试】 |
| 输出电压 | 多路LDO输出，可用于底板外设供电 |
| 工作温度 | -20~85度 |
| 储存温度 | 0~40度 |
| 外观 | 邮票孔方式 |
| 核心板尺寸 | 40.5mm*50.5mm*3mm |
| 引脚间距 | 1mm |
| 引脚焊盘尺寸 | 1.3mm*0.7mm |
| 引脚数量 | 168PIN |
| 板层 | 10层 |

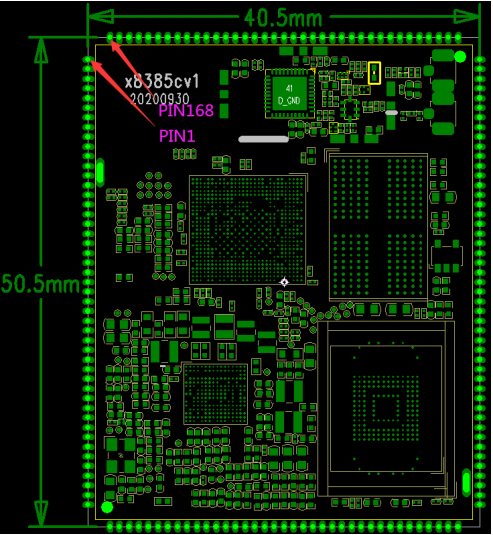

核心板结构尺寸及管脚排列：
|
引脚编号
|
信号
|
类型
|
描述
|
|---|---|---|---|
| 1 |
RDN0_B
|
差分管脚
|
外接 CSI2 摄像头输入
|
| 2 |
RDP0_B
|
差分管脚
|
外接 CSI2 摄像头输入
|
| 3 |
D_GND
|
参考地
|
|
| 4 |
PWM_A
|
GPIO90
|
多功能 GPIO 管脚
|
| 5 |
PAD_PERIPHERAL_ EN14
|
GPIO177
|
|
| 6 |
PAD_PERIPHERAL_ EN13
|
GPIO176
|
|
| 7 |
AUXIN3
|
ADC 管脚
|
|
| 8 |
PAD_PERIPHERAL_ EN9
|
GPIO166
|
|
| 9 |
PAD_PERIPHERAL_ EN12
|
GPIO175
|
|
| 10 |
IDDIG
|
GPIO41
|
该管脚用于 OTG 切换，
高电平时 OTG 为
Device 模式，低电平时
OTG 为 HOST 模式
|
| 11 |
PAD_SIM2_SCLK
|
GPIO37
|
|
| 12 |
PAD_SIM2_SIO
|
GPIO35
|
|
| 13 |
PAD_SIM2_SRST
|
GPIO36
|
|
| 14 |
DISP_PWM
|
GPIO43
|
|
| 15 |
DSI_TE
|
GPIO44
|
|
| 16 |
LCM_RST
|
GPIO45
|
|
| 17 |
DRVBUS
|
USB HOST 总线控制
|
|
| 18 |
PAD_PERIPHERAL_ EN5
|
GPIO169
|
|
| 19 |
SPI1_MI
|
GPIO161
|
|
| 20 |
SPI1_CLK
|
GPIO164
|
|
| 21 |
SPI1_MO
|
GPIO163
|
|
| 22 |
SPI1_CSB
|
GPIO162
|
|
| 23 |
MSDC1_CLK
|
GPIO29
|
|
| 24 |
MSDC1_CMD
|
GPIO31
|
|
| 25 |
MSDC1_DAT0
|
GPIO32
|
|
| 26 |
MSDC1_DAT1
|
GPIO34
|
|
| 27 |
MSDC1_DAT2
|
GPIO33
|
|
| 28 |
MSDC1_DAT3
|
GPIO30
|
|
| 29 |
SD_CARD_DET_N
|
SD 侦测管脚
|
非普通 GPIO 口
|
| 30 |
PWRKEY_SW
|
开关机管脚
|
非普通 GPIO 口
|
| 31 |
ACCDET
|
用于耳机检测
|
非普通 GPIO 口
|
| 32 |
AU_HPR
|
右耳机输出
|
非普通 GPIO 口
|
| 33 |
AU_REFN
|
耳机管脚
|
非普通 GPIO 口
|
| 34 |
AU_HPL
|
左耳机输出
|
非普通 GPIO 口
|
| 35 |
SPK+
|
扬声器输出
|
非普通 GPIO 口
|
| 36 |
SPK-
|
扬声器输出
|
非普通 GPIO 口
|
| 37 |
PAD_CONN_TOP_C LK
|
GPIO113
|
|
| 38 |
AU_VIN2_N
|
音频输入差分脚
|
非普通 GPIO 口
|
| 39 |
AU_VIN2_P
|
音频输入差分脚
|
非普通 GPIO 口
|
| 40 |
AU_VIN1_N
|
音频输入差分脚
|
非普通 GPIO 口
|
| 41 |
AU_VIN1_P
|
